سقف یوبوت (U-Boot) و سقف وافل هر دو از سقف‌های دال دو طرفه به شمار می‌روند که برای دهانه‌های نسبتا بزرگ و کاهش وزن مرده سازه به کار می‌روند. اما ساختار و روش اجرای آن‌ها تفاوت‌های مهمی دارد. در ادامه ابتدا به معرفی هر کدام از این نوع سقف‌ها می‌پردازیم و سپس تفاوت سقف وافل و یوبوت را بررسی می‌کنیم.

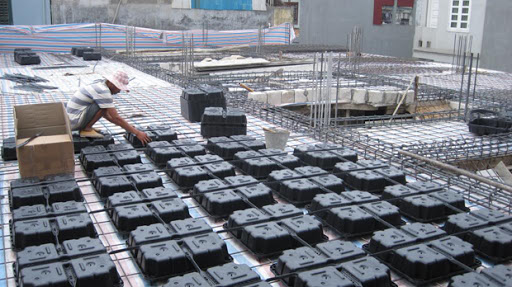

سقف یوبوت چیست؟
سقف یوبوت از نظر ساختار از دال دو طرفه‌ی بتنی تشکیل می‌شود که درون آن قالبهای پلاستیکی توخالی (معمولا مکعبی یا مستطیلی) به نام یوبوت قرار می‌گیرد. از نظر کارکرد، این قالب‌ها در میانه‌ی ضخامت دال تعبیه می‌شوند تا حجم بتن غیرسازهای حذف شود. در واقع بتن فقط در بخش‌های بالایی، پایینی و بین قالب‌ها وجود دارد و به شکل تیرهای دو طرفه عمل می‌کند.
مزیت اصلی استفاده از سقف یوبوت، کاهش وزن مرده سقف است. از مزایا و ویژگی‌های دیگر این نوع سقف‌ها می‌توان به عبور راحت تاسیسات از زیر سقف به دلیل سطح تخت پایین آن اشاره کرد. همچنین این سقف‌ها به علت داشتن رفتار دو طرفه مقاومت لرزه‌ای مناسبی دارند و همچنین در مصرف بتن و فولاد در اجرای آن کاهش پیدا می‌کند. یوبوت در دهانه‌های خیلی بزرگ قابل اجرا نیست، و بیشتر برای پروژه‌های کوچکی که قرار است سریع انجام شوند مناسب است.

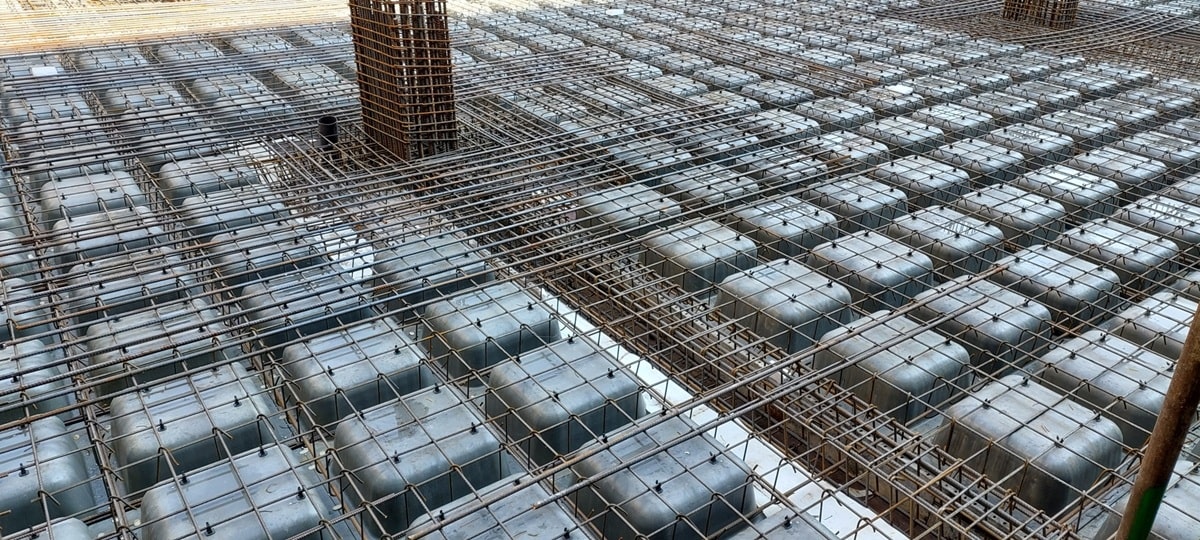

سقف وافل چیست؟
سقف وافل از نظر ساختار یک دال دو طرفه است که با قالبهای موقت (پلاستیکی یا فایبرگلاس) به شکل مربع یا مستطیل، شبکه‌ای شبیه وافل ایجاد می‌شود. پس از بتن ریزی و گیرش، قالب‌ها جدا می‌شوند و زیر سقف به صورت شبکه‌ای نمایان است. از نظر کارکرد، شبکه‌ی متقاطع ایجاد شده باعث افزایش سختی خمشی و کاهش وزن سقف نسبت به دال توپر می‌شود.
این نوع سقف‌ها برای دهانه‌های متوسط تا بزرگ (حدود 7 تا 12 متر) استفاده می‌شود. همچنین قابلیت عبور تاسیسات از میان حفره‌های شبکه‌ای آن وجود دارد و نسبت به دال‌های توپر، مصرف بتن را کاهش می‌دهد.
تفاوت سقف وافل و یوبوت در میزان مصرف بتن و میلگرد
همانطور که پیشتر گفته شد در سقف یوبوت به دلیل وجود قالبهای توخالی پلاستیکی، میزان بتن مصرفی کاهش پیدا می‌کند. از طرف دیگر به دلیل کاهش وزن نهایی سازه، مصرف میلگرد هم به مراتب کمتر می‌شود. بنابراین اگر قصد صرفه جویی در مصالح را دارید می‌توانید از سقف یوبوت استفاده کنید.
البته در نظر داشته باشید که انتخاب نوع سقف مناسب برای کار شما نیازمند بررسی دقیق‌تر نقشه‌های ساختمانی شما است. در صورت تمایل به دریافت مشاوره رایگان با ما در ارتباط باشید:
شماره تماس: 02126723912
در مقابل استفاده از سقف وافل به معنای استفاده از بتن بیشتر و میلگرد بیشتر است. البته همین مسئله سختی و استحکام سقف را افزایش می‌دهد. بنابراین اگر قصد ساخت سازه‌ای مقاوم و با دوام را دارید توصیه بیشتر متخصصان استفاده از سقف وافل است.
تفاوت سقف وافل و یوبوت در هزینه اجرا
قالبهای پلاستیکی یوبوت معمولا گران‌تر از قالبهای وافل هستند هر چند که هر دوی این قالب‌ها را می‌توان در پروژه‌های بعدی هم استفاده کرد. اما تفاوت اصلی در هزینه‌ها مربوط به دستمز اجرا است. در اجرای سقف وافل چون سطح سقف باید به طور کامل شبکه‌ای قالب بندی شود، هزینه نیروی کار و زمان کار بالاتری دارد.
بنابراین می‌توان گفت سقف وافل به دلیل نیاز به شمع بندی و قالب گذاری پیچیده‌تر، زمان اجرای بیشتری نسبت به سقف یوبوت دارد. در حالی که اجرای یوبوت با استفاده قالبهای آماده و بتن ریزی دو مرحله‌ای، سادهتر و سریعتر انجام می‌شود.
تفاوت سقف وافل و یوبوت در مقاومت در برابر زلزله
همانطور که پیشتر گفته شده اجرای سقف یوبوت به دلیل کاهش مصرف بتن، وزن سازه را کاهش می‌دهد. بنابراین از آنجایی که کاهش وزن سازه یکی از عوامل موثر در طراحی لرزه‌ای است، سقف یوبوت به دلیل وزن کمتر، رفتار بهتری در برابر نیروهای جانبی دارد. البته سقف وافل نیز با پخش مناسب تنش‌ها عملکرد خوبی در برابر زلزله از خود نشان می‌دهد.
مزایا و معایب سقف وافل و یوبوت
مزایا و معایب سقف وافل
| مزایای سقف وافل | معایب سقف وافل |
|---|---|
| استحکام بالا | نیاز به زمان بیشتر برای اجرا |
| ظاهر معماری جذاب | هزینه قالب گذاری بالا |
| توزیع یکنواخت بارها | دشواری در نصب تاسیسات زیر سقف |
| کاهش ضخامت سقف در دهانه‌های بزرگ | – |
مزایا و معایب سقف یوبوت
| مزایای سقف یوبوت | معایب سقف یوبوت |
|---|---|
| کاهش وزن سازه | نیاز به دقت بالا در بتن ریزی |
| سهولت در عبور تاسیسات | عملکرد نسبی ضعیف‌تر در دهانه‌های بسیار بزرگ |
| اجرای سریعتر | |
| انعطاف در طراحی پلان‌ها |
در نهایت وافل یا یوبوت؟
همانطور که پیشتر گفته شد، انتخاب بین سقف وافل و یوبوت کاملا وابسته به شرایط پروژه است. اگر پروژه شما نیاز به دهانه‌های بزرگ و مقاومت بالا دارد، وافل بهترین گزینه است. اما اگر سبکی، انعطاف‌پذیری در طراحی و سرعت اجرا اولویت دارد، یوبوت می‌تواند انتخاب هوشمندانه‌تری باشد. در صورت تمایل به دریافت مشاوره تخصصی‌تر در زمینه پروژه‌تان با ما در ارتباط باشید:
سوالات متداول
1. آیا سقف یوبوت سبکتر از وافل است؟
بله به طور کلی سقف یوبوت به دلیل داشتن هستههای توخالی و حذف بتن غیرسازهای سبکتر از وافل است.
2. کدام سقف برای ساختمان‌های ضدزلزله بهتر است؟
هر دو سیستم عملکرد خوبی دارند اما سقف یوبوت به دلیل وزن کمتر، معمولا رفتار لرزه‌ای مناسب‌تری دارد.
3. اجرای کدام سقف سریعتر است؟
سقف یوبوت به دلیل ساخترا سادهتر و قالبهای پیش ساخته معمولا سرعت اجرای بیشتری دارد.
