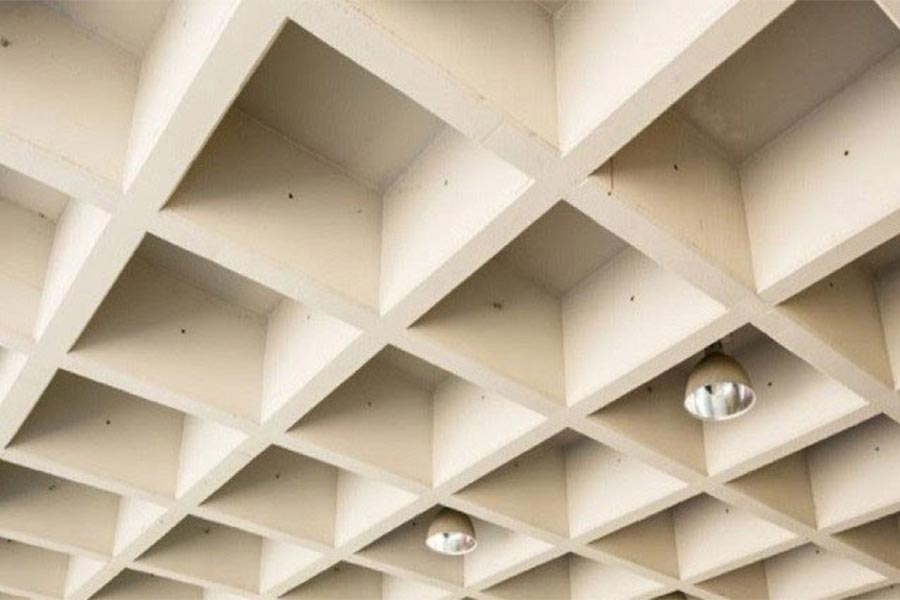

سقف وافل یکی از انواع سقف‌های بتنی است که به دلیل طراحی خاص خود، همزمان استحکام بالا و کاهش وزن را فراهم می‌کند. این نوع سقف به دلیل ایجاد حفره‌های مربعی یا مستطیلی در سطح زیرین خود، ظاهری مشابه وافل (waffle) دارد و به همین دلیل این نام را گرفته است.
ویژگی‌های سقف وافل
- کاهش وزن سقف: با حذف بتن غیرضروری، وزن مرده سقف کاهش یافته و در نتیجه بار کلی سازه کم می‌شود.
- افزایش دهانه‌های قابل اجرا: به دلیل استحکام بیشتر می‌توان دهانه‌های بزرگ‌تری بدون نیاز به تیرهای میانی اجرا کرد.
- بهبود عملکرد لرزه‌ای: کاهش وزن و افزایش مقاومت در برابر خمش و برش، رفتار بهتری در برابر زلزله فراهم می‌کند.
- زیبایی ظاهری: سقف وافل به دلیل طراحی مشبک خود می‌توان بدون نیاز به سقف کاذب مورد استفاده قرار گیرد.
- کاهش مصرف بتن و میلگرد: با حذف بخش‌های غیرضروری، مصالح مصرفی بهینه می‌شوند که منجر به کاهش هزینه‌ها نیز می‌شود.
- قابلیت اجرای تاسیسات: فضای بین تیرچه‌ها می‌تواند برای عبور لوله‌های تاسیساتی و کابل‌ها مورد استفاده قرار گیرد.
انواع سقف وافل

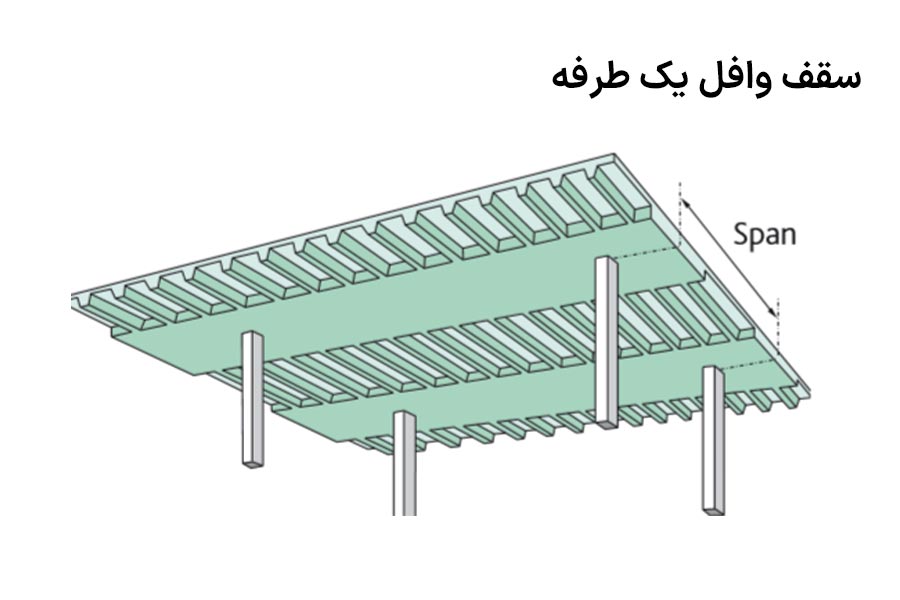

1. سقف وافل یک طرفه
سقف وافل یک طرفه نوعی از سقف وافل است که در آن تیرچه‌ها فقط در یک جهت قرار دارند، مشابه سقف‌های تیرچه بلوک، اما با این تفاوت که در سقف وافل قالب‌های مخصوصی برای ایجاد تیرچه‌ها استفاده می‌شود. این نوع سقف برای دهانه‌های متوسط و ساختمان‌هایی که نیاز به وزن کم و اجرای سریع دارند مناسب است.
از جمله ویژگی‌های سقف وافل یک طرفه می‌توان به توزیع بار در یک جهت، مصرف کمتر بتن و میلگرد نسبت به سقف دال بتنی، امکان اجرای دهانه‌های متوسط تا 8 متر، قالب‌های ساده و اجرای سریع، قابلیت عبور تاسیسات و کاهش هزینه نسبت به دال بتنی توپر اشاره کرد.

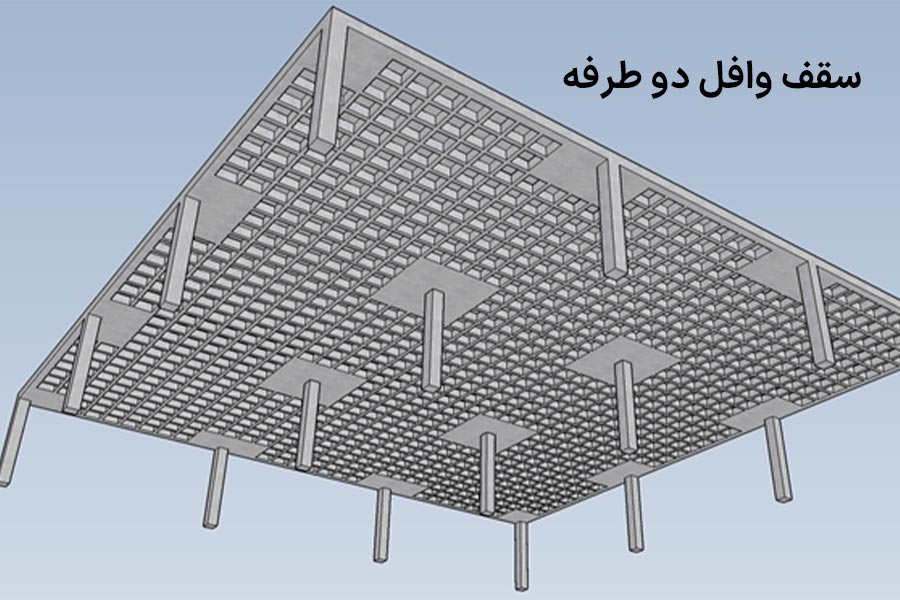

2. سقف وافل دو طرفه
سقف وافل دو طرفه نوعی سقف بتنی مشبک است که در آن تیرچه‌ها در دو جهت عمود بر هم قرار دارند. این طراحی باعث توزیع بار سقف در دو جهت شده و امکان اجرای دهانه‌های بزرگ‌تر را بدون نیاز به تیرهای میانی فراهم می‌کند. به همین دلیل، سقف وافل دو طرفه برای ساختمان‌های با دهانه‌های وسیع مثل پارکینگ‌ها، فرودگاه‌ها و سالن‌های همایش مناسب است.
از جمله ویژگی‌های سقف وافل دو طرفه می‌توان به توزیع یکنواخت بار در دو جهت، قابلیت اجرای دهانه‌های بزرگ (تا 12 متر و بیشتر)، کاهش مصرف بتن نسبت به دال بتنی توپر، بهبود مقاومت در برابر لرزش و زلزله، ظاهر زیبا و عدم نیاز به سقف کاذب، کاهش مصرف میلگرد نسبت به سقف دال بتنی توپر و امکان عبور تاسیسات اشاره کرد.
جدول مقایسه سقف وافل دو طرفه و یک طرفه
| ویژگی | وافل یک طرفه | وافل دو طرفه |
| جهت انتقال بار | در یک جهت | در دو جهت |
| میزان مصرف بتن | کمتر | بیشتر |
| میزان مصرف میلگرد | کمتر | بیشتر |
| امکان اجرای دهانه‌های بزرگ | خیر (حداکثر 8 متر) | بله (بیش از 12 متر) |
| هزینه اجرا | کمتر | بالاتر |
| کاربرد | ساختمان‌های مسکونی و اداری | سالن‌های بزرگ، پارکینگ‌ها، فرودگاه‌ها |
مراحل اجرای سقف وافل
پیش از هر کاری در اجرای سقف وافل لازم است مراحل زیرسازی سقف وافل انجام شود زیر سازی سقف وافل به این صورت است:
زیرسازی سقف وافل
اولین گام در زیر سازی سقف وافل، اجرای شبکه‌ای از جک‌ها یا اسکفولد است، این شبکه‌ها تحت عنوان پروفیل و یا قوطی نیز شناخته می‌شوند.
اگر می خواهید جایگزینی برای پروفیل‌ها پیدا کنید، لوله‌ها مناسب‌ترین گزینه‌اند. با این وجود پروفیل‌ها به علت ویژگی و ساختارهایی که دارند نسبت به لوله ها از ارجحیت بالاتری برخوردار هستند.
از دیگر موارد مناسب برای زیرسازی سقف وافل می‌توان به چوف و یا چهارتراش اشاره کرد. به طور کلی برای زیرسازی سقف وافل نیاز است دو شبکه را به صورت عمود بر هم اجرا کرد. قالب‌های وافل باید به گونه‌ای قرار بگیرند که پاشنه آن‌ها تنها بر روی یک ردیف قرار بگیرد.
اجرای سقف وافل شامل 5 مرحله است که در ادامه به هر یک از مراحل می‌پردازیم:
- آماده سازی قالب‌های وافل؛ در این مرحله معمولا از قالب‌های پلاستیکی یا فلزی در اجرای سقف استفاده می‌شود.
- نصب قالب‌ها روی داربست یا جک‌های موقت
- آرماتوربندی بین قالب‌ها و ایجاد تیرچه‌ها
- بتن ریزی و ویبره کردن برای استحکام بیشتر
- باز کردن قالب‌ها بعد از گیرش بتن و رسیدن به مقاومت کافی
مقایسه سقف وافل با دیگر سقف‌ها
| ویژگی | وافل | تیرچه بلوک | دال بتنی |
| وزن | سبک‌تر | متوسط | سنگین |
| هزینه | متوسط | ارزان‌تر | گران‌تر |
| مقاومت لرزه‌ای | بالا | متوسط | بالا |
| امکان ایجاد دهانه بزرگ | بله | خیر | بله |
| امکان عبور تاسیسات | بله | خیر | محدود |
کاربردهای سقف وافل
سقف وافل در انواع ساختمان‌های اداری، تجاری، پارکینگ‌ها و سوله‌ها، سازه‌های با دهانه‌های بزرگ مثل فرودگاه و سالن‌های ورزشی کاربرد دارد.
به طور کلی، سقف وافل یک گزینه مدرن و اقتصادی برای پروژه‌های عمرانی است که نیاز به استحکام بالا و کاهش مصرف مصالح دارند.
هزینه اجرای سقف وافل در سال 1403
هزینه اجرای سقف وافل در هر متر مربع در سال 1403 به عوامل متعددی بستگی دارد که در ادامه به تفصیل بررسی می‌شوند.
عوامل موثر بر هزینه اجرای سقف وافل
1. مصالح مصرفی
میلگرد: میزان میلگرد مصرفی بسته به طراحی سازه و دهانه‌ها متفاوت است. به طور متوسط، برای سازه‌های مسکونی با دهانه‌های معمولی، حدود 14 تا 15 کیلوگرم میلگرد در هر متر مربع نیاز است. با توجه به قیمت میلگرد در سال 1403 هزینه میلگرد مصرفی قابل محاسبه است.
بتن: میزان بتن مصرفی نیز بسته به ضخامت سقف و ابعاد قالب‌های وافل متفاوت است. به طور متوسط، حدود 0.3 تا 0.35 متر مکعب بتن در هر متر مربع سقف وافل مصرف می‌شود. با در نظر گرفتن قیمت بتن در سال 1403 هزینه بتن مصرفی تعیین می‌شود.
2. قالب‌های وافل
خرید یا اجاره قالب‌ها: هزینه قالب‌های وافل بسته به کیفیت و نوع آن‌ها متفاوت است. برخی پیمانکاران قالب‌ها را خریداری کرده و در پروژه‌های متعدد استفاده می‌کنند. در حالی که برخی دیگر آن‌ها را اجاره می‌کنند، هزینه اجاره یا خرید قالب‌ها باید در برآورد هزینه‌ها لحاظ شود.
3. دستمزد نیروی کار
اجرای سقف: دستمزد اجرای سقف وافل ممکن است کمی بالاتر از سقف‌های سنتی باشد، اما با توجه به کاهش مصرف مصالح و سرعت اجرای بالاتر، این افزایش هزینه جبران می‌شود.
4. سایر هزینه‌ها
زیرسازی و تجهیزات مورد نیاز: هزینه‌های مربوط به زیرسازی، داربست، جک‌های فلزی و سایر تجهیزات نیز باید در نظر گرفته شوند.
وزن هر متر مربع سقف وافل چقدر است؟
وزن هر متر مربع از سقف وافل بسته به نوع قالب، ابعاد شبکه وافل، ضخامت دال، میزان آرماتور مصرفی و نوع بتن متفاوت است. با این حال، برای برآورد تقریبی می‌توان به مقادیر زیر توجه کرد:
1. وزن سقف وافل یک طرفه
- وزن تقریبی: بین 350 تا 450 کیلوگرم در متر مربع
2. وزین سقف وافل دو طرفه
- وزن تقریبی: بین 450 تا 600 کیلوگرم در هر متر مربع
عوامل موثر در وزن سقف وافل
از جمله عوامل موثر در وزن سقف وافل می‌توان به ارتفاع دال وافل، فاصله بین تیرچه‌ها، نوع قالب، تراکم آرماتور و میلگردها و نوع بتن اشاره کرد.
یک مثال از محاسبه وزن سقف وافل
- فرض کنیم یک سقف وافل دو طرفه با ضخامت دال 60 سانتی متر و بتن با چگالی 2400 کیلوگرم در هر متر مکعب داریم:
- اگر متوسط ضخامت موثر بتن در کل دال را حدود 20 سانتی متر فرض کنیم، حجم بتن در هر متر مربع برابر با 0.2 متر مکعب خواهد بود.
- بنابراین وزن بتن در هر متر مربع تقریبا برابر است با 0.2*2400 = 480 کیلوگرم (بدون احتساب وزن میلگرد)
برآورد تقریبی هزینه اجرای سقف وافل در سال 1403
هزینه کل اجرای سقف وافل در هر متر مربع در سال 1403 حدود 1,232,000 تا 1,405,000 تومان برآورد می‌شود. با توجه به نوسانات قیمت مصالح و دستمزدها برای اطلاع دقیق از قیمت‌ها با متخصصان و پیمانکاران مجرب در ارتباط باشید. در ادامه به جزئیات نحوه محاسبه هزینه اجرای سقف وافل در سال 1403 خواهیم پرداخت.
با توجه به مواد فوق و استناد به منابع موجود، هزینه اجرای سقف وافل در هر متر مربع در سال 1403 به صورت زیر برآورد می‌شود:
- میلگرد: با فرض مصرف 14 تا 15 کیلوگرم میلگرد در هر متر مربع و قیمت میانگین 32,000 تومان به ازای هر کیلوگرم، هزینه میلگرد برای هر متربع مربع حدود 448,000 تا 480,000 تومان خواهد بود.
- بتن: با فرض مصرف 0.3 تا 0.35 متر مکعب بتن در هر متر مربع و قیمت میانگین 1,700,000 تومان به ازای هر متر مکعب، هزینه بتن برای هر متر مربع حدود 510,000 تا 595,000 تومان خواهد بود.
- قالب‌های وافل: هزینه اجاره یا خرید قالب‌های وافل بسته به کیفیت و نوع آن‌ها متفاوت است. به طور متوسط، هزینه قالب وافل برای هر متر مربع بین 25,000 تا 30,000 تومان برآورد می‌شود.
- دستمزد نیروی کار: با توجه به نرخ‌های موجود، دستمزد اجرای سقف وافل در هر متر مربع حدود 250,000 تا 300,000 تومان تخمین زده می‌شود.
با جمع بندی موارد فوق، هزینه کل اجرای سقف وافل در هر متر مربع در سال 1403 حدود 1,232,000 تا 1,405,000 تومان برآورد می‌شود. با توجه به نوسانات قیمت مصالح و دستمزدها برای اطلاع دقیق از قیمت‌ها با متخصصان و پیمانکاران مجرب در ارتباط باشید.
در صورت تمایل به دریافت مشاوره رایگان فرم زیر را کامل کنید تا کارشناسان ما در اسرع وقت با شما تماس بگیرند.
سوالات متداول
وزن هر متر مربع از سقف وافل چقدر است؟
همانطور که پیشتر گفته شد وزن سقف وافل در هر متر مربع، وابسته به ارتفاع دال وافل، فاصله بین تیرچه‌ها، نوع قالب، تراکم آرماتور و نوع بتن است اما به طور کلی می‌توان وزن آن را بین 350 تا 600 کیلوگرم تقریب زد.
مهندس به نظر شما تو پروژه‌ها قالب سقف وافل رو بخریم بهتره یا اجاره کنیم؟
سلام
در پروژه‌های کوچیک معمولا اجاره کردن به صرفه‌تره، اما اگه پروژه‌های بزرگ دارین و کلا در زمینه ساخت و ساز انبوه کار میکنین می‌تونین قالب رو خریداری کنین تا در بلند مدت بتونین ازش استفاده کنین.
